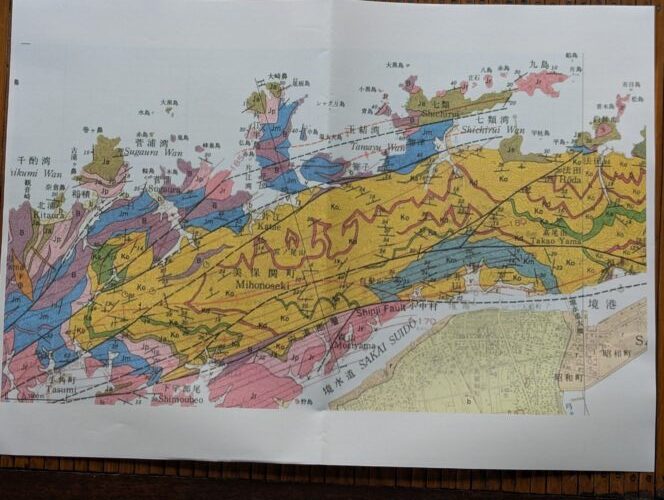

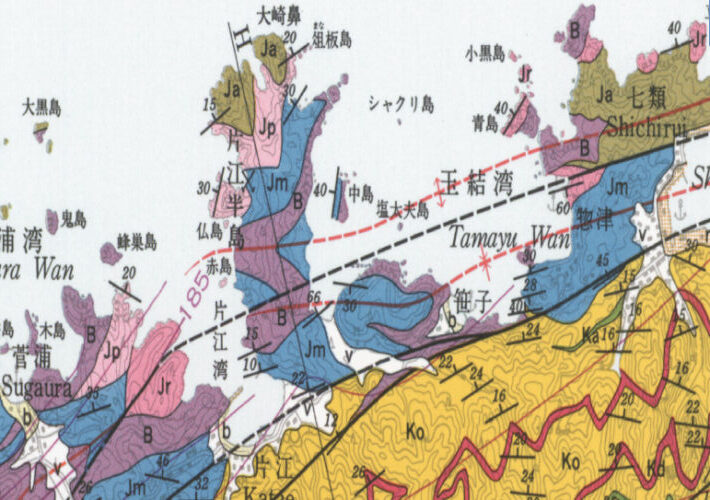

片江半島付近の地質図です．
・大崎鼻のJaは安山岩溶岩（海底火山から海底に噴出した安山岩の溶岩）
・Jpは流紋岩質火砕岩（海底火山の火山灰や火山礫が固まったもの）
・Jmは海底に堆積した真っ黒な泥岩（風化すると細かく割れる）
・Jrは流紋岩溶岩（海底火山から海底に噴出した流紋岩の溶岩）
・Bは貫入岩（地層が形成された後にマグマが入り込んでできた岩床や岩脈）で，粗粒玄武岩（ドレライト），ヒン岩，安山岩などからなります．
・Koは古浦層の砂岩や泥岩で，その中にある赤い線は陸上火山の火砕流堆積物（凝灰岩や凝灰角礫岩）です．
・Ja, Jp, Jmは成相寺層になります．
・黒い線の記号は地層の伸びている方向を示し，それに直交する短い線は傾いている方向です．数字は地層の傾斜の角度になります．
・矢印が向かい合っている赤い線は褶曲の一種の背斜（上に地層が曲がっている）の軸で，反対を向いている矢印のついた赤い線は向斜（下に地層が曲がっている）の軸です．
・黒い太い線は大きな断層を示します．
